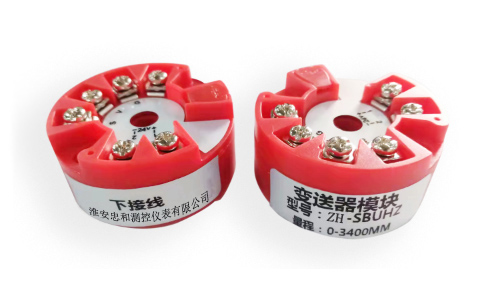

磁翻板液位變送器模塊

　ZH-SBUHZ型磁翻板液位變送器模塊是將輸入的電阻信號轉換成線性輸出的4~20mA電流信號，從而達到與磁翻板液位計配套使用，通過磁翻板液位計內部浮子的位置的變化而將磁翻板液位計內部對應的液位變化線性地對應輸出液位高度。
磁翻板液位變送器模塊特點：
零點穩定、線性好、功耗小、經濟適用。
磁翻板液位變送器模塊技術參數：
1、液位變送模塊直徑φ44mm，安裝中心孔距33~36mm，安裝于捆綁變送單元的頂部或者底部接線盒中。
2、輸入信號：線性電阻信號
3、供電方式：DC24V
4、輸出信號：二線制4~20mA
5、精度：0.5%（常規）；0.2%
6、零點/滿度通過USB接口快速校準
7、使用環境溫度：-40~55℃
8、響應時間：1秒可達量程的90%左右
磁翻板液位計變送器產品選型：

ZH-SBUHZ	磁翻板液位變送器模塊
ZH-UZ	磁翻板液位計變送器（捆綁式）
	代碼	捆綁式磁翻板液位計變送器桿選型
	P	4~20mA輸出模塊式不帶顯示（可不注明）
	M	4~20mA輸出帶數字顯示
	R	帶RS485通訊協議不帶顯示
	H	4~20mA輸出帶HART協議
		代碼	量程范圍mm
		L
			代碼	接線方式
			S	上接線
			X	下接線

選型舉例：1、側裝式磁翻板液位計量程2800mm,輸出4~20mA,不帶顯示,現場儀表接線在磁翻板液位計的下接口位置 帶捆綁式信號桿 選型：ZH-UZ-2800-X
                  2、側裝式磁翻板液位計量程1000mm,輸出4~20mA,帶現場顯示,現場儀表接線在磁翻板液位計的上接口位置 帶捆綁式信號桿 選型：ZH-UZ-M-1000-S
                  3、磁翻板液位計量程2800mm,輸出4~20mA,不帶顯示,現場儀表接線在下接口位置 模塊式變送器 不帶捆綁式遠傳桿 選型：ZH-SBUHZ-2800-X
