  1. 當前位置：主頁 > 產品中心 > 壓力表系列 >

不銹鋼膜盒壓力表

發布時間：2026-04-11 ??? 瀏覽次數：
不銹鋼膜盒壓力表

    YE-（）B系列不銹鋼膜盒壓力表是一種用于測量微壓、負壓或正負壓的機械式儀表，其核心結構基于波紋膜盒作為敏感元件，根據普通膜盒壓力表的結構原理選擇不銹鋼材質提升耐腐蝕性的微壓測量儀表。不銹鋼膜盒壓力表的導壓系統及外殼均采用不銹鋼材料制成，應用于耐腐蝕要求較高的工藝流程中的各種氣體介質的微壓和副壓的測量，適用于鍋爐通風、氣體管道、燃燒裝置等及其它設備的嚴苛環境上。
一、不銹鋼膜盒壓力表結構與工作原理：

1、結構：

不銹鋼膜盒壓力表結構由以下四大組成部分構成：
a、測量系統：包括接頭和波紋膜盒（核心敏感元件），膜盒通常由兩片圓形波紋金屬膜片對扣焊接而成，材料為不銹鋼，接頭螺紋正常為M20×1.5或者G1/2 NPT1/2等
b、傳動機構：包括拔桿機構和齒輪傳動機構；將膜盒自由端產生的微小彈性變形放大轉化為齒輪軸的旋轉運動
c、指示部件：由指針和刻度盤組成；指針固定于齒輪軸上，隨傳動機構轉動刻度盤刻有壓力值，
d、外殼：包括表殼、襯圈、表玻璃 外殼材質為1Cr18Ni9不銹鋼，襯圈起到密封作用，表玻璃透明可視，便于觀察刻度值，防護等級可達IP54
2、工作原理：
當被測介質的壓力通過接頭內部傳導作用于膜盒導致膜盒彈性變形，并將傳動機構放大位移通過齒輪軸轉動帶動指針旋轉在對應的壓力刻度值上，就是被測量實時的壓力。

二、不銹鋼膜盒壓力表主要技術參數：

 型 號    結構形式 量程范圍：KPa 精度：%
YE-60B
YE-60BF		     徑向 0~4；6；10；16；25；40；60         2.5
YE-100B
YE-100BF
YE-150B
YE-150BF		     徑向 正壓：0~1；1.6；2.5；4；6；10；16；25；40；60

負壓：-1~0；-1.6~0；-2.5~0；-4~0；-6~0；
          -10~0；-16~0；-25~0；-40~0；-60~0；

正負壓：-0.5~+0.5；-0.8~+0.8；-1.2~+1.2；-2~+2；-3~+3；
              -5~+5；-8~+8；-12~+12；-20~+20；-30~+30
YE-100BZ
YE-100BFZ
YE-150BZ
YE-150BFZ		   軸向無邊
YE-100BZT
YE-100BFZT
YE-150BZT
YE-150BFZT		  軸向帶邊

不銹鋼膜盒壓力表使用環境條件：-25～55℃，相對濕度不大于80% 。
不銹鋼膜盒壓力表抗工作環境振動：V.H.3級
不銹鋼膜盒壓力表材質型號標示：B-304；BF-316
不銹鋼膜盒壓力表連接螺紋尺寸：M20×1.5或訂制
不銹鋼耐震膜盒壓力表最小量程0~6KPa以上

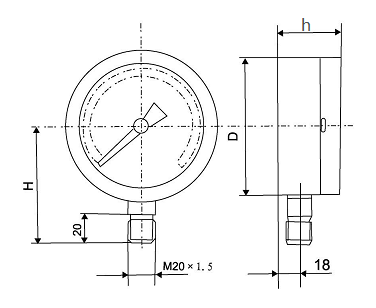

三、不銹鋼膜盒壓力表外形尺寸：

型 號 外型尺寸 mm
D H h
YE-100B 100 90 50
YE-150B 150 120 44
