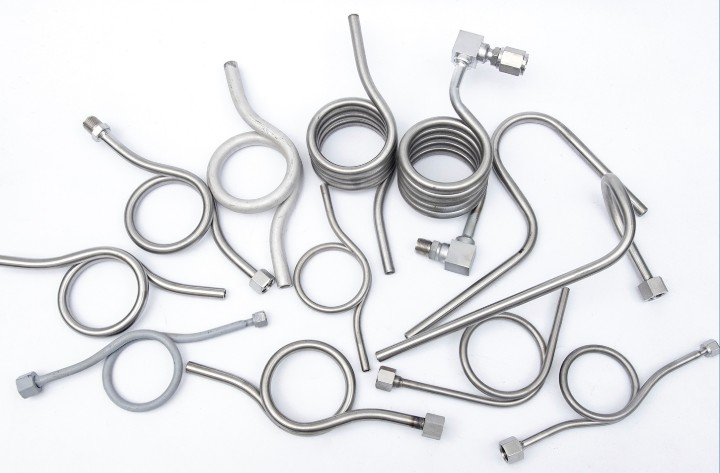

壓力表冷凝彎管詳細說明：

   YZF系列壓力表冷凝彎管俗稱壓力表彎管、壓力表緩沖管、表彎、冷凝圈、冷凝彎、虹吸管等，是用來連接壓力表或者壓力變送器等壓力測量儀表與壓力測量的設備或管道之間的配件，是對壓力表或壓力變送器等壓力測量產品進行保護的裝置，根據《自動化儀表工程施工及驗收規范》GB50093-2001第4.3條，明確規定：檢測溫度高于60℃的液體、蒸汽和可凝性氣體壓力時，就地壓力表的取源部件應帶有冷凝彎管。它是利用熱交換原理將進入到冷凝彎管內的介質熱量通過管壁向外散發以降低溫度，因此安裝壓力表冷凝彎管可以起到降低被測量介質的溫度與瞬間壓力的緩沖作用。 其結構形式有：O型（180°）、L型（90°）、U型等； 接頭有：M20*1.5、G1/2"、NPT1/2"、 M14*1.5、G1/4"、NPT1/4"等。

壓力表冷凝彎管適用范圍：石油化工、冶金、輕工啤酒、飲料、食品、造紙、制藥、裝飾等行業測量系統壓力的安裝附件。
壓力表冷凝彎管技術參數：

1、最高工作壓力:41.4MPa
2、最高工作溫度:450°C

3、材質：銅合金、20#、304、316等
4、壓力表冷凝彎管規格：碳鋼材質一般為φ18×3無縫鋼管；不銹鋼材質一般為φ14×2或者φ14×3無縫鋼管
5、O型圈數與耐溫：正常為一圈半，300~450℃高溫一般要做2~4圈
6、標準：GB12459-90、DIN、JIS等

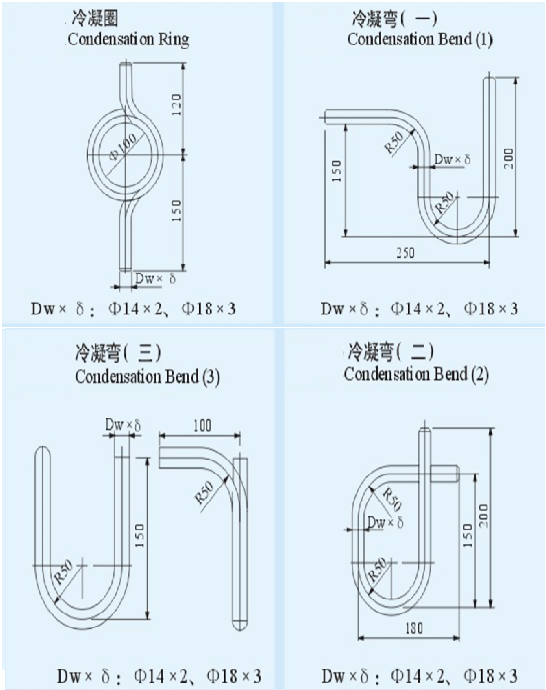

壓力表冷凝彎管基本外形圖：

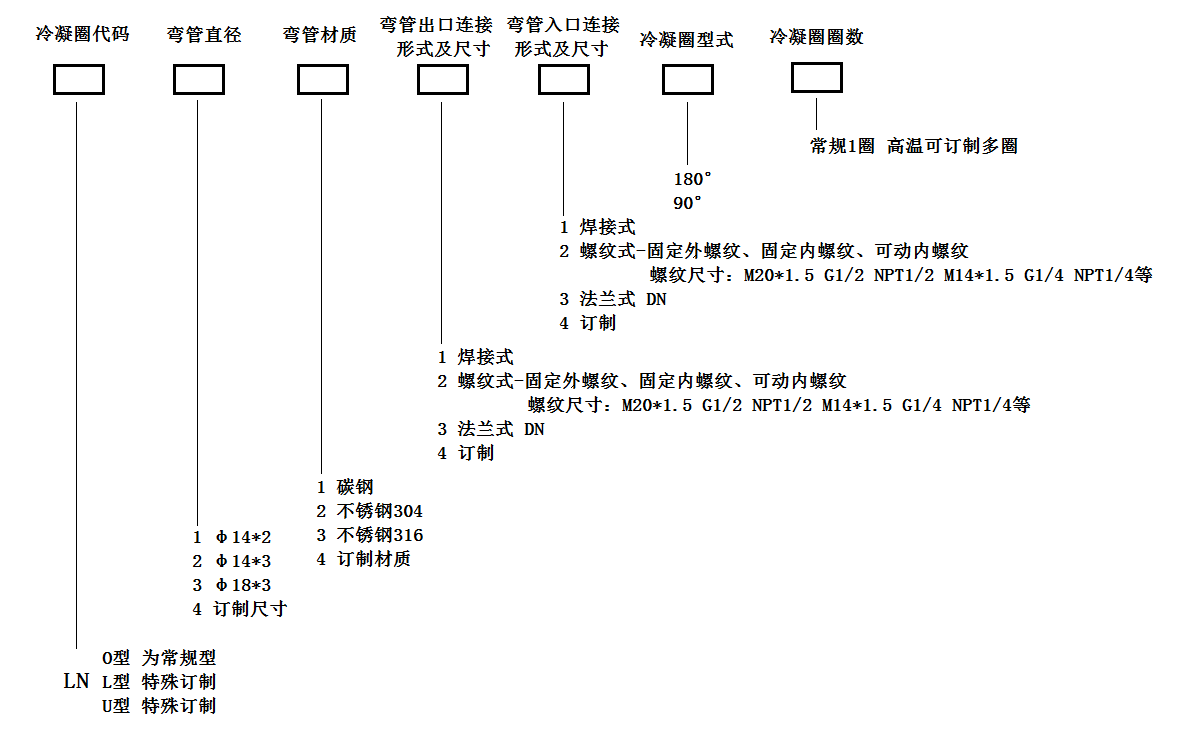

壓力表冷凝彎管選型：
壓力表冷凝彎管的選型參數要求：
1、壓力測量范圍
2、材質要求
3、與壓力表連接端的螺紋規格尺寸（一般為內外可動或者固定螺紋連接）
4、與設備連接端的形式及尺寸（內外可動或者固定螺紋連接、法蘭連接、焊接式等）
